【前言】

如何讓機械手精準識別并自主碼垛？

面對多樣化的產品與產線

如何實現碼垛流程的快速切換與零調試？

如何在提升碼垛效率的同時

保障生產的靈活性與精度？

臺達SCARA機械手集成DMV視覺系統

一套高效的智能碼垛方案

【關鍵詞】

臺達SCARA機械手 DMV視覺系統 智能碼垛方案 手眼標定 視覺引導系統

【正文】

一、設備概述

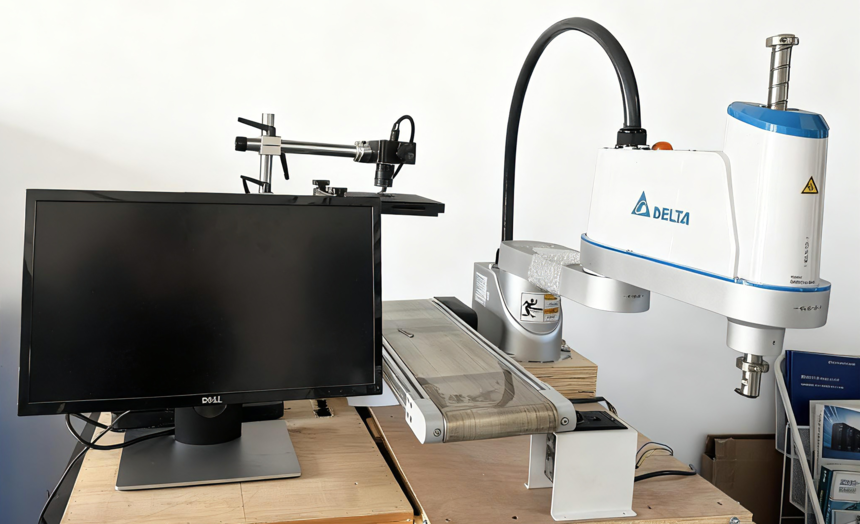

臺達SCARA機械手集成DMV視覺系統，形成一套高效的智能碼垛方案。該系統通過攝像頭掃描待碼垛物品，獲取物品位置、形狀與尺寸信息，并由運動控制系統依據碼垛規范規劃出機械手的運動軌跡，隨后機械臂按軌跡移動至目標點，通過適配的夾持器穩定抓取物品，完成搬運任務。整個過程在提升作業精度與效率的同時，也能夠靈活適應不同的生產場景需求。

二、控制硬件

三、控制原理

1.設置通訊參數

在本次調試中，機械手與相機通過RS485通訊協同工作。第一步是統一“語言”：將雙方的通訊參數均設置為傳輸速率9600、停止位1、偶校驗、數據位8位，并將機械手站號設為2，相機站號設為1，建立相機（主站）對機械手（從站）的穩定連接。

2.搭載視覺系統

完成通訊設置后，便開始編寫機械手程序。相機被安裝在機械手周圍合適的位置，以確保最佳視野。同時，合理的光源設計能有效增強目標與背景的對比度，減少干擾，從而捕獲更高質量的圖像。

3.優化圖像質量

原始圖像往往帶有噪聲和光照不均的問題。因此，預處理環節就像為圖像“美顏”，旨在提升畫質，為后續的精準分析打下堅實基礎。

4.提取關鍵特征

接下來，系統會從優化后的圖像中提取目標的關鍵特征，比如邊緣、輪廓、紋理等。利用先進的機器學習技術，系統能自動學習并鎖定這些復雜特征，讓機器“看”得更懂。

5.識別定位目標

基于提取的特征，系統通過智能算法進行目標識別與定位。它不僅要知道“是什么”，還要精確計算出目標在圖像中的位置（像素坐標）和姿態（如旋轉角度），為機械手的操作提供精準的“導航地圖”。

6.控制機械手執行

最后，運動控制模塊會根據視覺系統提供的“地圖”，生成具體的動作指令。機械手控制系統隨即驅動伺服電機，精確無誤地完成抓取、移動、放置等一系列任務。

四、未來發展

從“看見”到“抓取”，機械手視覺引導系統正重塑現代工廠的運作方式。通過相機、算法與機械手的無縫協作，工業機器人真正擁有了“慧眼”與“巧手”。

目前，該技術已在多個行業落地，3C電子實現微元件精密裝配，汽車制造保障焊接涂膠精度，物流分揀高效處理包裹，食品醫藥嚴守生產安全。

隨著AI與深度學習不斷融合，視覺引導系統正邁向更高智能。未來，它將勝任更復雜任務，適應多變環境，逐步替代人工完成精密檢測、柔性分揀等作業。

從精度提升到柔性制造，機械手視覺引導技術已成為智能制造的基石，持續推動工業自動化向更高水平發展。
